Порядок подключения и настройки ADSL модема D-Link в режиме маршрутизатора PPPoE

Подключите модем к телефонной линии. Соедините разъем модема DSL с разъемом MODEM сплиттера. Телефонный аппарат соедините с гнездом PHONE сплиттера. Гнездо LINE сплиттера соедините с телефонной розеткой. В зависимости от схемы подключения телефонных аппаратов и комплектации модема вам могут понадобится дополнительные микрофильтры. Микрофильтр – это устройство устанавливаемое перед телефонным аппаратом для защиты его от высокочастотного сигнала модема. Подключите модем к компьютеру. Для этого соедините разъем Ethernet на модеме с соответствующим разъемом на компьютере. Подключите модем в сеть.

Настройка сетевого подключения Нажмите кнопку Пуск и выберите Панель управления. Далее если у вас Windows XP нажмите переключиться к классическому виду. Перейдите в раздел Сетевые подключения. Далее выберите Подключение по локальной сети и нажмите Свойства. На вкладке Общие выберите Протокол Интернета (TCP/IP) и нажмите свойства. Далее установите IP-адрес 192.168.1.2, маску подсети 255.255.255.0, основной шлюз 192.168.1.1 Предпочитаемый DNS-сервер 89.113.48.4, 192.168.1.1 Настройка модема Запустите Internet Explorer.

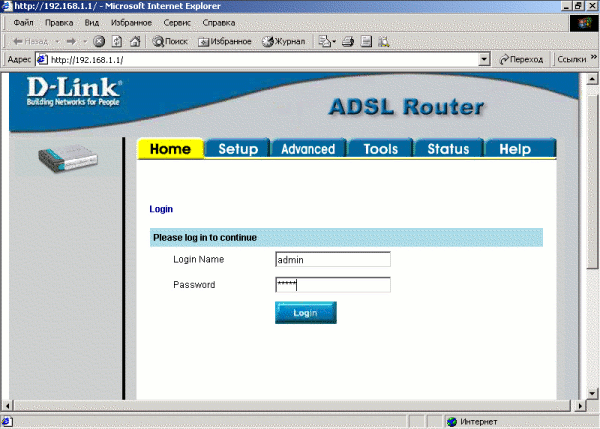

В поле адрес напишите: 192.168.1.1. В открывшемся окне: В поле Password укажите: admin и нажмите Login. Далее на вкладке Setup выберите Connection1:

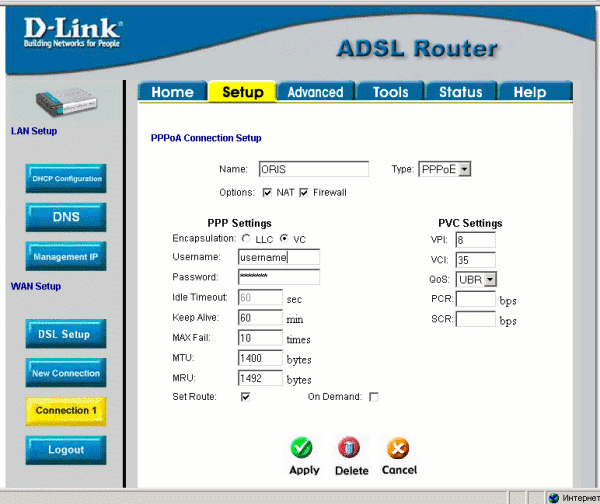

Выберите в поле Type: PPPoE. В поле Name напишите: ORIS Выберите в поле Encapsulation: LLC Поля VPI и VCI измените соответственно на 8 и 35 В полях Username и Password вводим значения, указанные в регистрационной карточке. В поле Keep Alive ставим: 1 Остальные настройки не изменяйте. Нажмите Apply. На вкладке Status в разделе Connection Status можно убедиться, что PPPoE соединение установлено.

Далее перейдите в раздел System Commands вкладки Tools и нажмите SaveAll. На этом основная настройка модема окончена. В заключении в целях безопасности можно сменить пароль на доступ к настройкам модема. Для этого надо нажать на кнопку User Management на вкладке Tools. В полях Password и Confirm Password ввести новый пароль. Рекомендуем записать его на регистрационной карточке.
