Порядок подключения и
настройки ADSL модема D-Link
DSL-500T в
режиме маршрутизатора PPPoE
Подключите модем к
телефонной линии.
Соедините разъем
модема DSL с разъемом
MODEM сплиттера. Телефонный
аппарат соедините с гнездом PHONE
сплиттера. Гнездо LINE
сплиттера соедините с телефонной
розеткой. В зависимости от схемы
подключения телефонных аппаратов и
комплектации модема вам могут понадобится
дополнительные микрофильтры. Микрофильтр
– это устройство устанавливаемое перед
телефонным аппаратом для защиты его от
высокочастотного сигнала модема.
Подключите модем к компьютеру. Для
этого соедините разъем Ethernet
на модеме с соответствующим разъемом
на компьютере. Подключите модем в сеть.
Настройка сетевого
подключения
Нажмите кнопку Пуск
и выберите Панель управления
(если у вас Windows XP
нажмите переключиться к классическому
виду) -> Сетевые подключения ->
Подключение по локальной сети ->
Свойства. На вкладке Общие
выберите Протокол Интернета (TCP/IP)
и нажмите свойства. Далее установите
IP-адрес 192.168.1.2, маску
подсети 255.255.255.0, основной шлюз
192.168.1.1 Предпочитаемый DNS-сервер 89.113.48.4, 192.168.1.1
Настройка модема
Запустите Internet
Explorer. В поле адрес напишите:
192.168.1.1. В открывшемся окне укажите имя
admin и пароль admin,
нажмите Login.

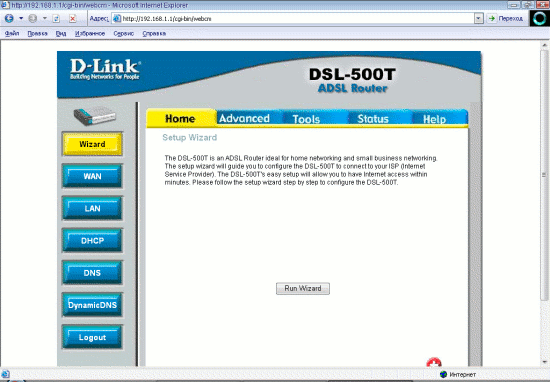

Далее перейдите к
разделу Wizard и нажмите
кнопку Run Wizard

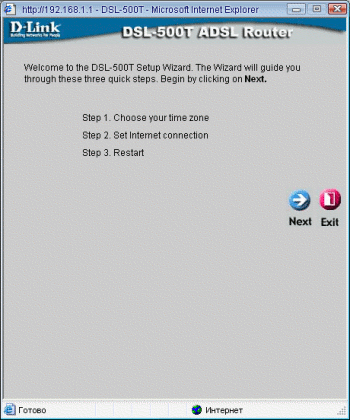

В следующем окне нажмите
кнопку Next

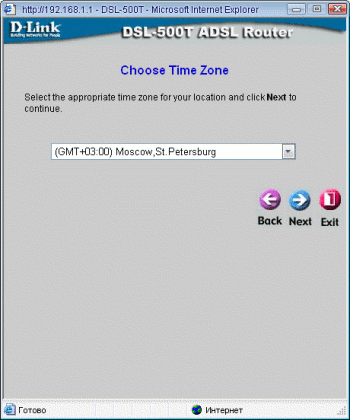

В окне
Choose Time Zone выберите
(GMT+03:00)Moscow, St. Petersburg и
нажмите кнопку
Next

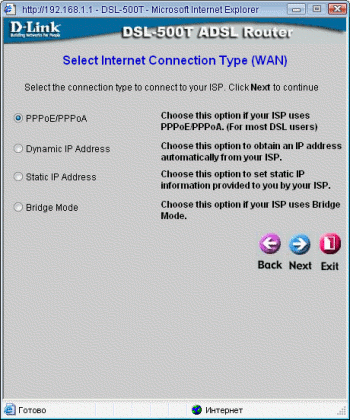

В окне
Select Internet Connection Type(WAN) выберите
PPPoE/PPPoA и нажмите
кнопку Next

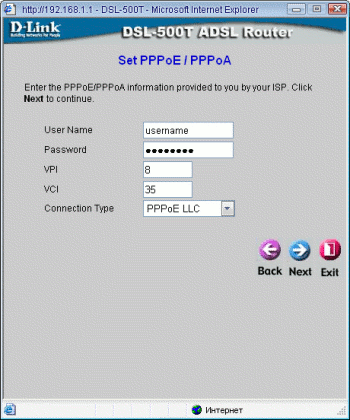

В окне Set
PPPoE/PPPoA, в
полях
Username
и Password введите входное
имя и входной пароль указанные в
регистрационной карточке,
в поле VPI
укажите 8,
в поле VCI
укажите 35, в поле
Connection Type выберите
PPPoE LLC, нажмите кнопку Next

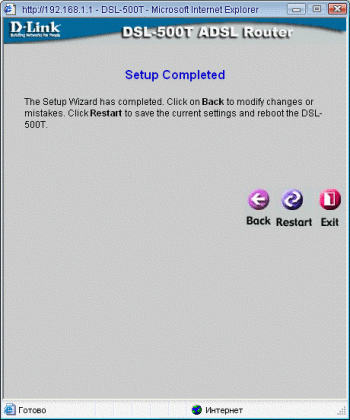

В окне
Setup Completed нажмите Restart
На этом настройка модема
окончена.
