Порядок подключения и настройки ADSL модема Acorp 420 в режиме маршрутизатора PPPoE
Подключите модем к телефонной линии. Соедините разъем модема DSL с разъемом MODEM сплиттера. Телефонный аппарат соедините с гнездом PHONE сплиттера. Гнездо LINE сплиттера соедините с телефонной розеткой. В зависимости от схемы подключения телефонных аппаратов и комплектации модема вам могут понадобится дополнительные микрофильтры. Микрофильтр – это устройство устанавливаемое перед телефонным аппаратом для защиты его от высокочастотного сигнала модема. Подключите модем к компьютеру. Для этого соедините разъем Ethernet на модеме с соответствующим разъемом на компьютере. Подключите модем в сеть.

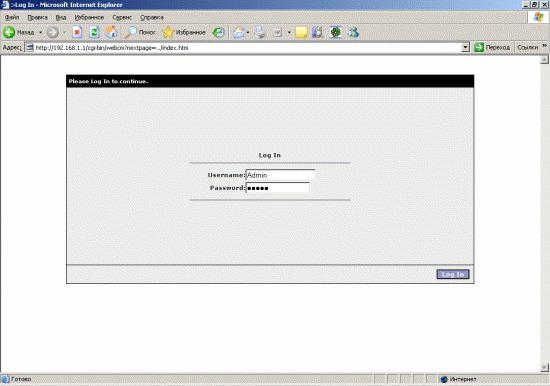

Настройка сетевого подключения Нажмите кнопку Пуск и выберите Панель управления. Далее если у вас Windows XP нажмите переключиться к классическому виду. Перейдите в раздел Сетевые подключения. Далее выберите Подключение по локальной сети и нажмите Свойства. На вкладке Общие выберите Протокол Интернета (TCP/IP) и нажмите свойства. Далее установите IP-адрес 192.168.1.2, маску подсети 255.255.255.0, основной шлюз 192.168.1.1 Предпочитаемый DNS-сервер 89.113.48.4, 192.168.1.1. Настройка модема Запустите Internet Explorer. В поле адрес напишите: 192.168.1.1. В открывшемся окне укажите имя Admin и пароль Admin, нажмите Log In.

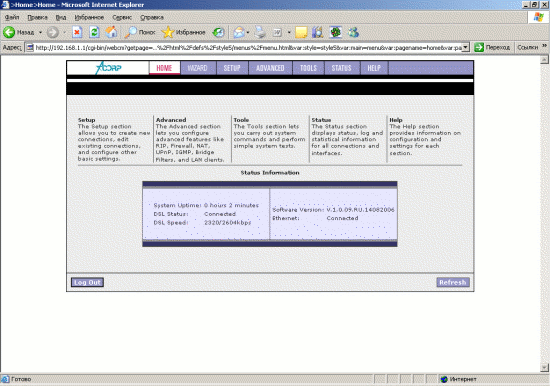

Далее перейдите к разделу Wizard.

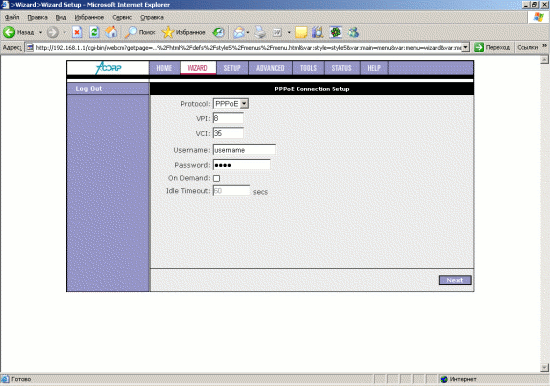

В поле Protocol выберете PPPoE, в поле VPI укажите 8, в поле VCI укажите 35, в полях Username и Password введите входное имя и входной пароль указанные в регистрационной карточке, нажмите кнопку Next.

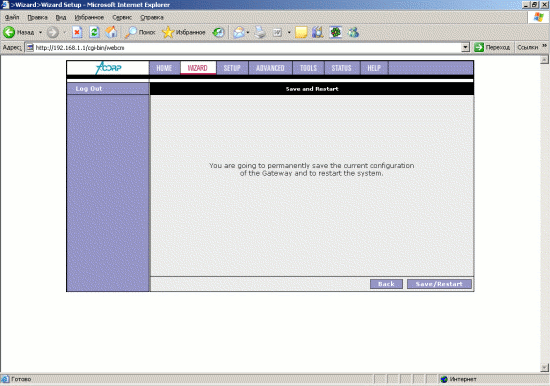

В окне Save and Restart нажмите Save/Restart
На этом настройка модема окончена.
